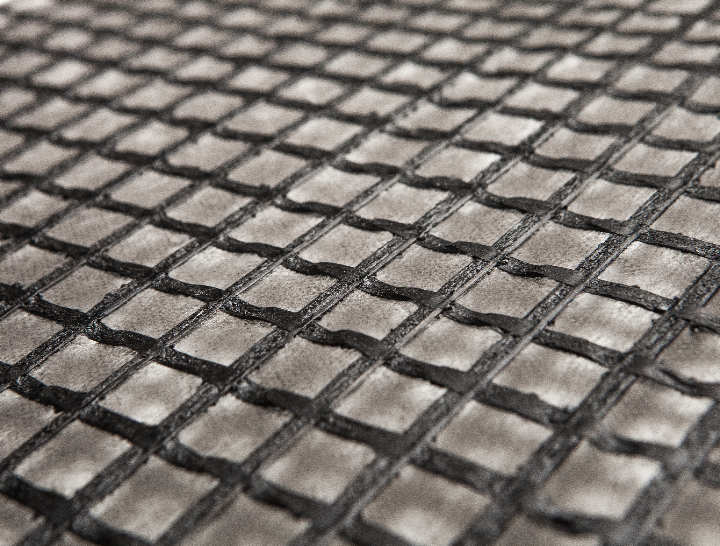

Геокомпозит АРМДОР К

Описание

Геокомпозит (определение) – многослойный материал из скреплённых в плоскости слоёв (не менее двух) геосетки (плоской георешётки) с геотекстильным (чаще нетканым иглопробивным или термоупрочненным) материалом.

ОПИСАНИЕ ТЕХНОЛОГИИ И ОБЩИЕ ХАРАКТЕРИСТИКИ:

Композитная стеклянная геосетка " АРМДОР К " представляет собой материал, получаемый путем склеивания геосетки с геотекстильным нетканым полотном.

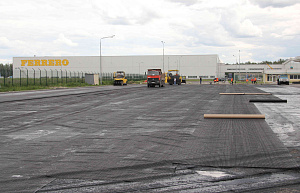

Геокомпозиты торговой марки " АРМДОР К " являются армирующим материалом для усиления верхних слоев усовершенствованных покрытий при строительстве, ремонте, реконструкции автомобильных дорог, аэродромов, мостов и путепроводов.

В производстве композитных геосеток АРМДОР К используется только экологически чистое сырьё, поэтому геосетки безопасны при укладке и не оказывают отрицательного воздействия на окружающую среду.

После пропитки битумом или битумной эмульсией нетканый материал начинает выполнять роль релаксирующей прослойки для погашения напряжений, распространяющихся вдоль краев трещин из старых слоев асфальтобетонного покрытия.

При использовании геокомпозита АРМДОР® К для армирования покрытия автомобильных дорог дополнительная фиксация геоматериала к основанию, как правило, не требуется.

Технические характеристики

Георешётка стеклянная клеёная торговой марки "АРМДОР® К" изготавливаются по СТО 70950163-001-2012 "Георешетка стеклянная клееная "АРМДОР®. Технические условия" ( взамен ТУ № 2296-003-32978724-2002; 2296-004-32978724-2004).

При использовании геосеток и георешёток для армирования верхнего слоя асфальтобетонных покрытий на автомобильных дорогах 1 технической категории (по ГОСТ Р 52398-2005), а также дорогах в 1 дорожно-климатической зоне рекомендуется отдавать предпочтение геосинтетическим материалам с более высокими прочностными характеристиками (например АРМДОР® 70, АРМДОР® 100 кН/м или геокомпозита на их основе, например Армдор® К 70 или Армдор® К 100).

Физико-механические своиства геосинтетических материалов, применяемых для армирования асфальтобетонов должны удовлетворять техническим требованиям по ГОСТ Р 55029-2020 «Дороги автомобильные общего пользования. Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требования».

Геокомпозит АРМДОР К. Таблица технических характеристики

наименование:	Метод испытания	Значения	Норма по ГОСТ Р 55029 - 2020	АРМДОР К-50	АРМДОР К-70	АРМДОР К-100	АРМДОР К-120	АРМДОР К-200
Материал	-	-	-	стекловолокно + нетканый материал	стекловолокно + нетканый материал	стекловолокно + нетканый материал	стекловолокно + нетканый материал	стекловолокно + нетканый материал
Поверхностная плотность	ГОСТ Р 6943.16-94	гр/м2	-	225±30	320±40	450±50	540±60	900±60
Прочность при растяжении в продольном, в поперечном направлении	ГОСТ Р 55030-2012	кН/м	не менее 40*40	50*50	70*70	100*100	120*120	200*200
Относительное удлинение при максимальной нагрузке, в продольном направлении, в поперечном направлении	ГОСТ Р 55030-2012	%	не более 13*13	4*4	4*4	4*4	4*4	4*4
Стойкость к агрессивным средам	ГОСТ Р 55035-2012	%	не менее 80	95	95	95	95	95
Устойчивость к ультрафиолетовому излучению	ГОСТ Р 55031-2012	%	не менее 90	95	95	95	95	95
Устойчивость к многократному замораживанию и оттаиванию	ГОСТ Р 55032-2012	%	не менее 90	95	95	95	95	95
Определение гибкости при отрицательных температурах	ГОСТ Р 55033-2012	нет	без дефектов	без дефектов	без дефектов	без дефектов	без дефектов	без дефектов
Метод определения теплостойкости	ГОСТ Р 55034-2012	%	не менее 90	90	90	90	90	90
Размер ячеек	-	мм	-	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50	2525, 37,537,5, 50*50
Ширина рулона	-	см	-	120, 240	120, 240	120, 240	120, 240	120, 240
Длина рулона	-	м	-	75	50,75	50	50	50

Структура условного обозначения георешетки «АРМДОР® К» включает:

обозначение наименования продукции («Георешетка»);

обозначение марки («АРМДОР® К»);

номинальная разрывная нагрузка в продольном направлении;

размер ячеек;

ширина рулона;

обозначение настоящего стандарта;

Структура условного обозначения георешетки «АРМДОР® К» включает:

Георешетка

а)

АРМДОР ® К

б)

в)

г)

240

д)

СТО 70950163-001-2012

е)

а) - наименование продукции; б) - марка материала; в) - номинальная разрывная нагрузка кН/м; г) - размер ячеек, мм; д) - ширина рулона, см; е) - номер стандарта организации;

Пример условного обозначения:

Геокомпозит с номинальной прочностью при растяжении 50 кH/м, размером ячеек 50 х 50 мм и шириной рулона 240 см «АРМДОР® К - 50 / 50 / 240, СТО 70950163-001–2012»

Сертификаты

Геосетки и геокомпозиты АРМДОР сертифицированы в системе Госстандарта России, соответствуют Европейским требованиям и нормам.

Сертификат соответствия ГОСТ Р № РОСС RU.АГ08.Н00007 на геосетку АРМДОР

Сертификат соответствия ГОСТ Р № РОСС RU.АГ08.Н00015 на геокомпозит АРМДОР К

*** Всю техническую документацию на продукцию Вы сможете получить, прислав нам заявку на фирменном бланке организации, или связаться с менеджерами нашей компании.
