Описание

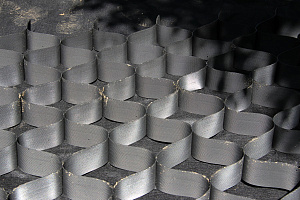

Геосотовый материал (Объемная георешетка) - это объемная сотовая конструкция из полимерных лент, скрепленных между собой в шахматном порядке высокопрочными швами при помощи ультразвуковой сварки.

Геосотовый материал в рабочем состоянии образует модульную ячеистую конструкцию, ячейки заполняются грунтом, песком, щебнем, гравием и прочими материалами.​

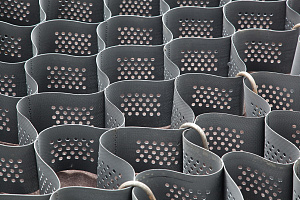

Полимерные ленты геосотового материала могут быть гладкими, текстурированными, а также перфорированными. Нанесение перфорации на ленту способствует лучшему отводу грунтовых либо ливневых вод из конструкции.

ФУНКЦИИ МАТЕРИАЛА

  • Укрепление
  • ​
  • Армирование
  •
  • Стабилизация
  •

ОБЛАСТЬ ПРИМЕНЕНИЯ

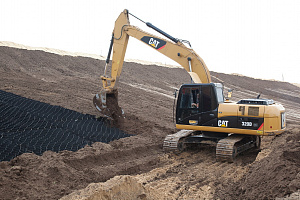

  • в качестве армирования, укрепления грунтов в транспортном и других отраслях строительства
  • ​

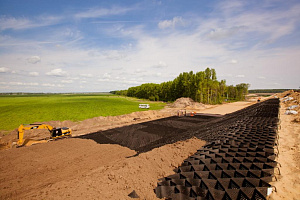

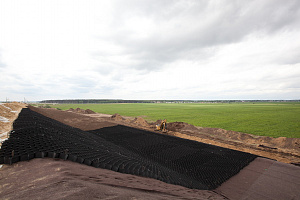

  • защита склонов от эрозии и разрушения
  •

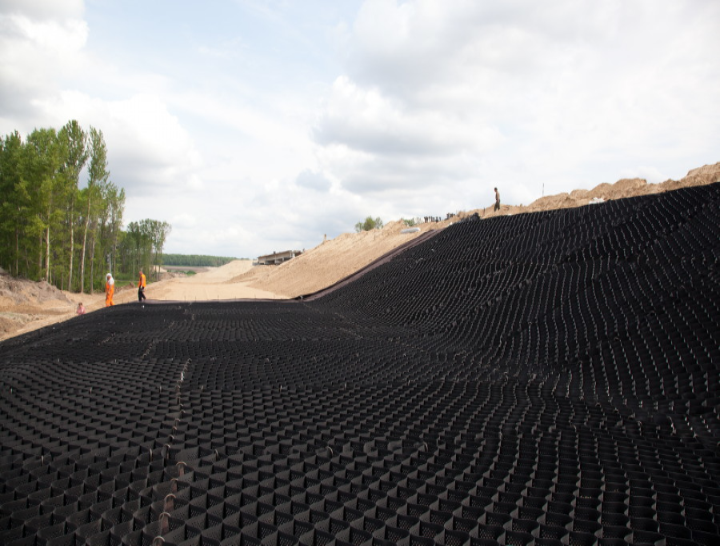

  • укрепление склонов повышенной крутизны
  •
  • укрепление проездов, вдоль трасс газопроводов
  •
  • засыпка (обваловка) наземной части газопровода
  •
  • укрепление прибрежной зоны водоемов, каналов, а также русел малых водостоков
  •

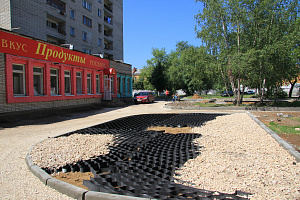

  • благоустройство и озеленение дворовых площадок, авто-паркингов
  •
  • устройство подпорных стенок
  •

Технические характеристики

Геосотовый материал «АРМДОР® ГР» изготавливается в соответствии с стандартом организации СТО 70950163-002–2013 «ГЕОСОТОВЫЙ МАТЕРИАЛ «АРМДОР® ГР». Технические условия» от 01.03.2013 г.

Общий вид геосотового материала в растянутом (рабочем) состоянии
Общий вид геосотового материала в растян

А – ширина модуля; В – длина модуля; h – высота модуля; C – диагональный размер ячейки; a – ширина ячейки.

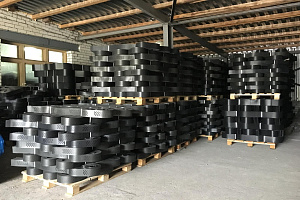

АРМДОР® ГР в сложенном состоянии для удо

А1 – ширина модуля; В1 – длина модуля; h – высота модуля;


Таблица. Физико-механические показатели геосотового материала «АРМДОР ГР»

Наименование показателя Метод испытания Значение Значение показателя
Максимальная прочность при растяжении неперфорированной полосы в продольном направлении, кН/м, не менее По ГОСТ Р 55030 кН/м 18
Максимальная прочность при растяжении перфорированной геополосы в продольном направлении, кН/м, не менее По ГОСТ Р 55030 кН/м 16
Относительное удлинение геополосы, % при максимальной нагрузке, не более По ГОСТ Р 55030 % 15
Прочность шва геосотового материала на отрыв, кН/м, не менее По ГОСТ Р 55030 кН/м 16


Структура условного обозначения «АРМДОР® ГР» включает:

  • обозначение наименования продукции («Геосотовый материал»);
  • ​
  • обозначение марки («АРМДОР® ГР»);
  •
  • обозначение типоразмера ячейки: размер высоты ячейки (в миллиметрах) разделенной косой чертой с диагональю ячейки (в миллиметрах);
  •
  • обозначение перфорации - П (при наличии);
  •
  • обозначение настоящего стандарта.
  •

Структура условного обозначения представлена ниже

Геосотовый материал / АРМДОР ® ГР / 100 / 290 / П / СТО 70950163-002–2013:


Пример условного обозначения

  • Без перфорации - Геосотовый материал «АРМДОР® ГР – 100/290» СТО 70950163-002–2013.
  • ​
  • С перфорацией - Геосотовый материал «АРМДОР® ГР – 200/220 – П» СТО 70950163-002–2013.
  •

Сертификаты

Геосотовый материал АРМДОР ГР сертифицированы в системе Госстандарта России.

  • Сертификат соответствия ГОСТ Р № РОСС RU.АГ98.Н11940
  • ​

*** Всю техническую документацию на продукцию Вы сможете получить, прислав нам заявку на фирменном бланке организации, или связаться с менеджерами нашей компании.
