Описание

Георешетка (определение) – плоский рулонный материал сетчатой структуры, образованной эластичными рёбрами из высокопрочных пучков нитей, скреплёнными в узлах прошивочной нитью, переплетением, склеиванием, сплавлением или иным способом, с образованием ячеек, размеры которых больше образующих сетку рёбер, обработанный специальными составами для улучшения свойств и повышения их стабильности.

ОПИСАНИЕ ТЕХНОЛОГИИ И ОБЩИЕ ХАРАКТЕРИСТИКИ:

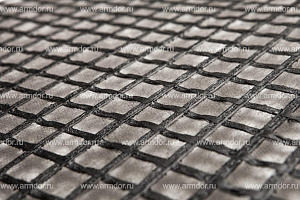

Георешетки (геосетки) " АРМДОР-50 ", " АРМДОР-70 ", " АРМДОР-100 ", " АРМДОР-120 ", АРМДОР- 200 получают из стеклянных ровингов, расположенных в продольном и поперечном направлении и скрепленных между собой. Принцип скрепления сетки - склеивание в момент пропитки высокопрочным полимерным составом.

Георешетки «АРМДОР®» изготавливают из малотоксичных компонентов с пониженной горючестью. Поэтому их применение не требует особых предостережений. Токсичных веществ готовая продукция не выделяет.

Технические характеристики

Георешётка стеклянная клеёная торговой марки "АРМДОР®" и "АРМДОР® К" изготавливаются по  СТО 70950163-001-2012 "Георешетка стеклянная клееная "АРМДОР®. Технические условия" ( взамен ТУ № 2296-003-32978724-2002; 2296-004-32978724-2004).

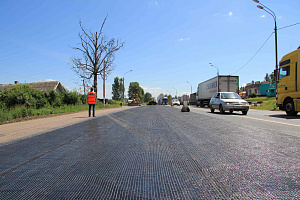

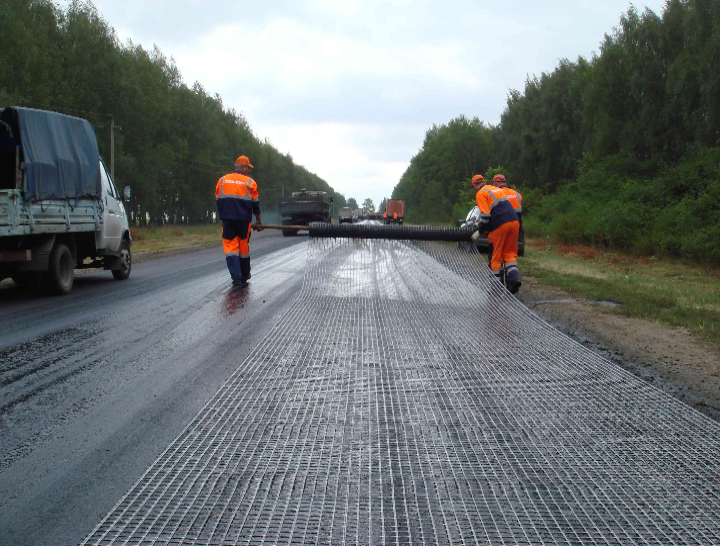

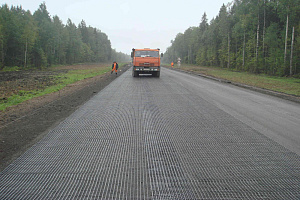

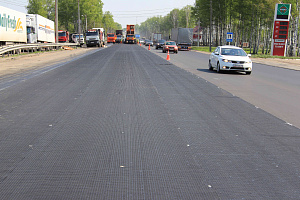

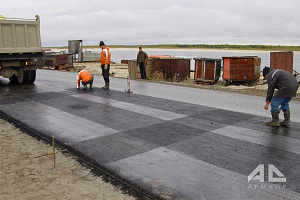

При использовании геосеток и георешёток для армирования верхнего слоя асфальтобетонных покрытий на автомобильных дорогах 1 технической категории (по ГОСТ Р 52398-2005), а также дорогах в 1 дорожно-климатической зоне рекомендуется отдавать предпочтение геосинтетическим материалам с более высокими прочностными характеристиками (например АРМДОР® 70, АРМДОР® 100 кН/м или геокомпозита на их основе, например Армдор® К 70 или Армдор® К 100).​

Физико-механические своиства геосинтетических материалов, применяемых для армирования асфальтобетонов должны удовлетворять техническим требованиям по ГОСТ Р 55029-2020 «Дороги автомобильные общего пользования. Материалы геосинтетические для армирования асфальтобетонных слоев дорожной одежды. Технические требования».

Георешетка стеклянная клееная АРМДОР. Таблица технических характеристики

наименование: Метод испытания Значения Норма по ГОСТ Р 55029 -2020 АРМДОР 50 АРМДОР 70 АРМДОР 100 АРМДОР 120 АРМДОР 200
Материал - - - стекловолокно стекловолокно стекловолокно стекловолокно стекловолокно
Поверхностная плотность ГОСТ Р 6943.16-94 гр/м2 - 225±30 320±40 450±50 540±60 900±60
Прочность при растяжении в продольном, в поперечном направлении ГОСТ Р 55030-2012 кН/м не менее 40*40 50*50 70*70 100*100 120*120 200*200
Относительное удлинение при максимальной нагрузке, в продольном направлении, в поперечном направлении ГОСТ Р 55030-2012 % не более 13*13 4*4 4*4 4*4 4*4 4*4
Стойкость к агрессивным средам ГОСТ Р 55035-2012 % не менее 80 95 95 95 95 95
Устойчивость к ультрафиолетовому излучению ГОСТ Р 55031-2012 % не менее 90 95 95 95 95 95
Устойчивость к многократному замораживанию и оттаиванию ГОСТ Р 55032-2012 % не менее 90 95 95 95 95 95
Определение гибкости при отрицательных температурах ГОСТ Р 55033-2012 нет без дефектов без дефектов без дефектов без дефектов без дефектов без дефектов
Метод определения теплостойкости ГОСТ Р 55034-2012 % не менее 90 90 90 90 90 90
Размер ячеек - мм - 25*25, 37,5*37,5, 50*50 25*25, 37,5*37,5, 50*50 25*25, 37,5*37,5, 50*50 25*25, 37,5*37,5, 50*50 25*25, 37,5*37,5, 50*50

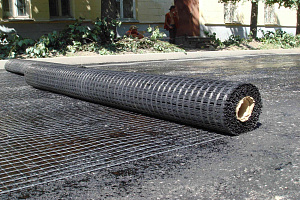

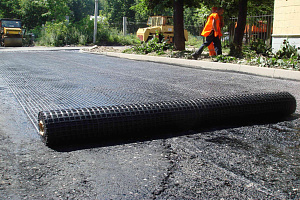

Ширина рулона - см - 120, 240 120, 240 120, 240 120, 240 120, 240
Длина рулона - м - 75 50,75 50 50 50

Структура условного обозначения георешетки «АРМДОР®» включает:

  • обозначение наименования продукции («Георешетка»);
  • ​
  • обозначение марки («АРМДОР®»);
  •
  • номинальная разрывная нагрузка в продольном направлении;
  •
  • размер ячеек;
  •
  • ширина рулона;
  •
  • обозначение настоящего стандарта;
  •

Структура условного обозначения георешетки «АРМДОР®» включает:

Георешетка / АРМДОР ® 50 / 50 / 240:

Пример условного обозначения

  • Георешетка с номинальной прочностью при растяжении 50 кН/м, размером ячеек 50 х 50 мм и шириной рулона 240 см «АРМДОР® 50 / 50 / 240,  СТО 70950163-001–2012»
  • ​
  • Геокомпозит с номинальной прочностью при растяжении 50 кH/м, размером ячеек 50 х 50 мм и шириной рулона 240 см «АРМДОР® К - 50 / 50 / 240,  СТО 70950163-001–2012»
  •

Сертификаты

Геосетки и геокомпозиты АРМДОР сертифицированы в системе Госстандарта России и соответствуют требованиям Национальных стандартам РФ.

  • Сертификат соответствия ГОСТ Р № РОСС RU.АГ08.Н00007 на геосетку АРМДОР:
  • ​
  • Сертификат соответствия ГОСТ Р № РОСС RU.АГ08.Н00015 на геокомпозит АРМДОР К.
  •
*** Всю техническую документацию на продукцию Вы сможете получить, прислав нам заявку на фирменном бланке организации, или связаться с менеджерами нашей компании.

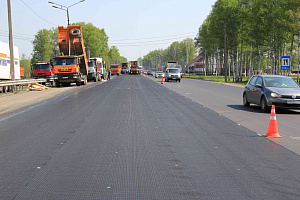

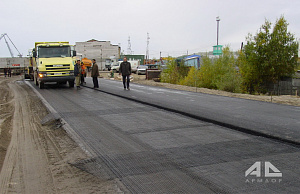

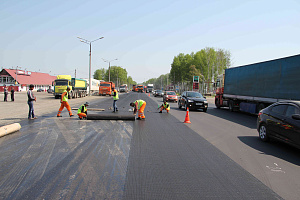

Фото
